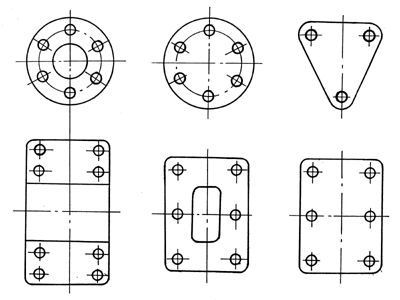

§11-2 螺纹联接设计 螺纹联接设计包括结构设计和参数设计。 一、结构设计 图11-8 螺纹联接接合面常见形状 2、螺栓的数目应取为易于分度的数目(如3、4、6、8、12等),以利于划线钻孔。同一组螺栓的材料直径和长度应尽量相同,以简化结构和便于装配。 3、应有合理的钉距、边距和足够的板手空间,如图11-9所示。 (a) (b) (c) 图11-9 装拆螺栓的扳手空间 4、被联接件上的支承面应做成凸台或沉头座,以免引起偏心载荷而削弱螺栓的强度,如图11-10所示。 图11-10 凸台与沉头座
| |||||||||||||||
