3．2．6 表面粗糙度的测量

    常用的 表面粗糙度的测量方法有比较法，光切法，光波干涉法和接触法，这些方法基本上是测量表面粗糙度的高度参数。

    （齿轮, 齿轮箱, 汽车齿轮, gears, gearboxes 1)比较法

    比较法是把被测零件的表面与标准块的表面粗糙度进行对比的一种方法。它可以通过触觉，视觉或借助比较显微镜进行比较，最后加以评判。虽然比较法不能精确地测得表面粗糙度的参数值，但比较样块结构简单，使用方便，适用于一般的生产要求。

    （2）光切法

    光切法是利用“光切原理”，即光的反射原理测量表面粗糙度的一种方法，如图 3－51。按这种原理设计的仪器叫光切显微镜，如图3－52。

图 3－51 光切法原理图

图3－52 光切显微镜原理

    （3）干涉法

    干涉法是利用光波干涉原理测量表面粗糙度的一种方法。使用的仪器为干涉显微镜，干涉法主要用来测量粗糙度参数 Rz ，也可测 Ra 、 Sm 和 S 等参数。

    （4）接触法

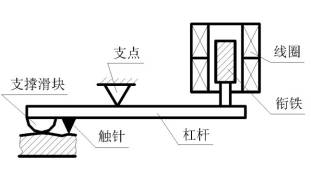

    接触法是通过仪器的测针与被测表面相接触而测量的。当触针以一定的速度沿着被测表面移动时，由于被测表面的微观不平，使触点产生微小的上下移动，将其移动量转换成电量，并经放大，从仪器的指示表中直接读出表面粗糙度的参数值，或经过记录装置将实际轮廓描绘下来。 如图 3－53。
