Kβ--齿向载荷分布系数 Kβ--齿向载荷分布系数
|
如图<齿轮作不对称配置>所示，当轴承相对于齿轮作不对称配置时，受载前，轴无弯曲变形，轮齿啮合正常，两个节柱恰好相切；受载后，轴产生弯曲变形（图<轮齿所受的载荷分布不均>）,轴上的齿轮也就随之偏斜，这就使作用在齿面的载荷沿接触线分布不均匀（图<轮齿所受的载荷分布不均>）。
|
|
|
|
|
当然，轴的扭转变形，轴承、支座的变形以及制造，装配的误差也是使齿面上载荷分布不均的因素。
|
轴承作不对称配置 |
轮齿所受的载荷分布不均 |
|
计算轮齿强度时，为了计及齿面上载荷沿接触线分布不均的现象，通常以系数Kβ来表示齿面上分布不均的程度对轮齿强度的影响。 为了改善载荷沿接触线分布不均的程度，可以采用增大轴、轴承及支座的刚度，对称的配置轴承，以及适当的限制轮齿的宽度等措施。同时应尽可能避免齿轮作悬臂布置（即两个支承皆在齿轮的一边）。对高速、重载（如航空发动机）的齿轮传动应更加重视。 | |
|
除上述一般措施外，也可把一个齿轮的轮齿做成鼓形（右图）。当轴产生弯曲变形而导致齿轮偏斜时，鼓形齿齿面上载荷分布的状态如图<轮齿所受的载荷分布不均>所示。显然，这对于载荷偏于轮齿一端的现象有所改善。 由于小齿轮轴的弯曲及扭转变形，改变了轮齿沿齿宽的正常啮合位置，因而相应于轴的这些变形量，沿小齿轮尺宽对轮齿作适当的修形，可以大大的改善沿接触线分布不均的现象。这种沿尺宽对轮齿进行修形，多用于圆柱斜齿轮及人字齿轮传动，故通常即称其为螺旋角修形。 |

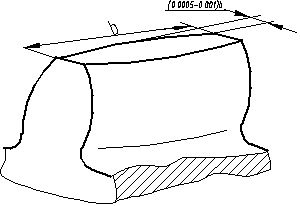

鼓形齿 |
