15.1 联轴器

     联轴器通常用来联接两轴并在其间传递运动和转矩。有时也可以作为一种安全装置用来防止被联接件承受过大的载荷,起到过载保护的作用。用联轴器联接轴时只有在机器停止运转,经过拆卸后才能使两轴分离。
    联轴器所联接的两轴,由于制造及安装误差、承载后的变形以及温度变化的影响,往往存在着某种程度的相对位移与偏斜,如下图所示。因此,设计联轴器时要从结构上采取各种不同的措施,使联轴器具有补偿各种偏移量的性能,否则就会在轴、联轴器、轴承设计中引起附加载荷,导致工作情况恶化。

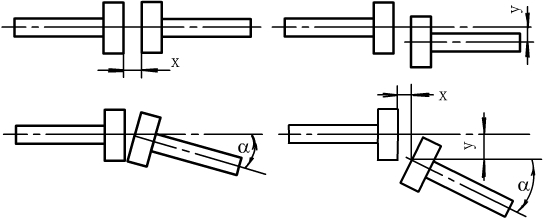

联轴器所联接两轴的偏移形式

根据联轴器补偿两轴相对位移能力的不同可将其分为两大类:

1.刚性联轴器

2.挠性联轴器

15.1.1 刚性联轴器

常用的刚性联轴器有套筒联轴器和凸缘联轴器等。

1.套筒联轴器

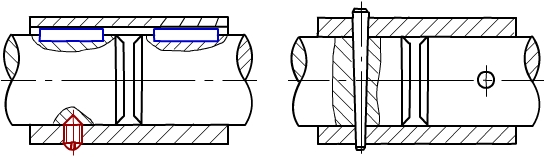

套筒联轴器

2.凸缘联轴器

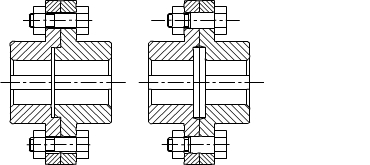

      如图所示,凸缘联轴器由两个带凸缘的半联轴器和一组螺栓组成。这种联轴器有两种对中方式:一种是通过分别具有凸槽和凹槽的两个半联轴器的相互嵌合来对中,半联轴器采用普通螺栓联接;另一种是通过铰制孔用螺栓与孔的紧配合对中,当尺寸相同时后者传递的转矩较大,且装拆时轴不必作轴向移动。

刚性凸缘联轴器(结构演示





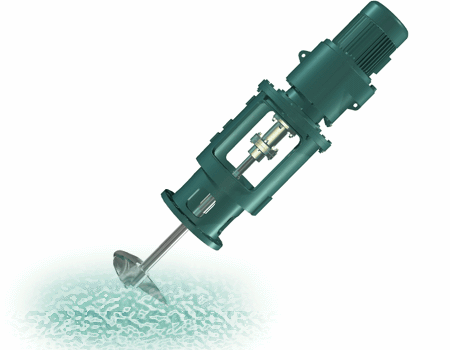

工程案例:

15.1.2 无弹性元件联轴器

常用的无弹性元件联轴器有:十字滑块联轴器、万向联轴器和齿式联轴器等。

1.十字滑块联轴器

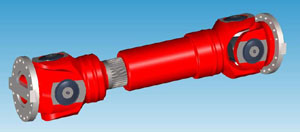

2.万向联轴器

结构

运动演示     结构

工程案例

实物

3.齿式联轴器

15.1.3 弹性联轴器

常用的弹性联轴器有:弹性套柱销联轴器、弹性柱销联轴器等。

1.弹性套柱销联轴器

    构造与凸缘联轴器相似,只是用套有弹性套的柱销代替了联接螺纹,利用弹性套的弹性变形来补偿两轴的相对位移。这种联轴器重量轻、结构简单、但弹性套易磨损、寿命较短,用于冲击载荷小、启动频繁的中、小功率传动中。弹性套柱销联轴器已标准化(GB4323-84)。

2.弹性柱销联轴器

15.1.4 联轴器的选择

 1. 类型的选择

  2. 型号的选择

   选择时要注意下列几个要求:

   (1)计算转矩不超过所选型号的规定值;      Tc = KT

   (2)工作转速不大于所选型号的规定值;

   (3)两轴轴径在所选型号的孔径范围内。
