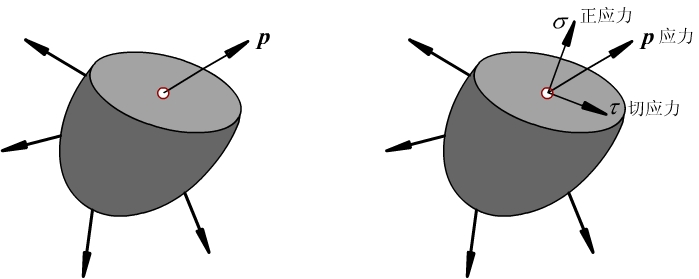

第十三讲 下一讲 学时:2学时 课题:第四章 轴向拉伸与压缩 4.3 拉(压)杆横截面的应力和变形计算 目的任务:掌握横截面上的应力及拉(压)杆的变形计算 重点:横截面的应力 难点:虎克定律 教学方法:多媒体 作业:4-3 第四章 轴向拉伸与压缩 4.3 拉(压)杆横截面的应力和变形计算 4.3.1 应力(stress)的概念 在相同的F力作用下,杆2首先破坏,而二杆各横截面上的内力是相同的,只是内力在二杆横截面上的聚集程度不一样,这说明杆件的破坏是由内力在截面上的聚集程度决定的。 内力在截面上分布的密集程度。把内力在截面上的集度称为应力,其中垂直于杆横截面的应力称为正应力,平行于横截面的应力称为切应力。 应力:内力所在截面单位面积上的内力。 平均应力=△F/△A 一般情况下,p既不平行,也不垂直于截面。 在力学中,一般要将p分解:一个分量垂直于截面, 一个分量平行于截面。 s——正应力(normal stress) t——切应力(shearing stress) 应力的单位:力的单位/面积的单位 1N/m2=1Pa(帕) 常用1N/mm2=1MPa(兆帕)=106N/m2=106Pa(帕) 常采用N、mm、MPa的计量单位 4.3.2 拉(压)杆横截面上的应力 观察杆件变形: 外力F使杆件拉伸。可以看到横向线平行向外移动并与轴线保持垂直。 变形现象: 各条横向线都作了相对的平移; 任意两条横向线之间的纵向线伸长均相同。 平面假设: 变形前为平面的横截面,变形后仍为平面,仅仅沿轴线方向平移一个段距离。也就是杆件在变形过程中横截面始终为平面。 实质:发生均匀的伸长变形 根据材料均匀性假设,设想杆件是由无数纵向纤维所组成,任一横截面处轴线方向均匀伸长,横截面上的分布内力(轴力)也应均匀,且方向垂直于横截面。 横截面存在正应力s
正应力s的符号规定与FN一致。 拉应力为“正”;压应力为“负”。 式中, FN表示横截面轴力(N); A表示横截面面积(mm2)。 应力计算Simple Stress Calculations: 正方形截面杆(square section bar) 例题:斜杆AB为直径d=20mm的钢杆,载荷Q=15kN。求此时斜杆AB横截面上的正应力。 解:BC杆受力分析 ∑MC=0, FABsina (1.9)-Q*1.4=0 FAB=1.4Q/(1.9sina) 又 sina=0.8/(0.82+1.92)0.5=0.388 FAB=1.4*15/(1.9*0.388)=28.5kN 斜杆的内力(轴力)为FN=FAB=28.5kN 由此得出AB杆横截面上的应力为 s=FN/A=(28.5*1000)*4/p202=90.76N/mm2=90.76MPa 4.3.3拉(压)杆的变形Deformation 1.绝对变形轴向变形——拉(压)杆的纵向伸长(或缩短)量,用△L表示; △L=L1- L 拉伸时为“正”;压缩时为“负”。 横向变形——横向缩短(或伸长)量,用△d 表示。 △d =d1- d 拉伸时为“负”;压缩时为“正”。 绝对变形——△L、 △d 。 2.相对变形 绝对变形与杆件的原长有关,不能准确反映杆件变形的程度,消除杆长的影响,得到单位长度的变形量。 相对变形——单位长度的变形量 e和e' 都是无量纲量,又称为线应变Strain。 e——轴向线应变,e'——横向线应变。 3.横向变形系数m 实验表明,当应力不超过某一限度时,其横向线应变e与轴向线应变e'的比值为一常数,记作m,称为横向变形系数或泊松比(Simon Poisson)。
几种常用工程材料的m值见表 4.3.4虎克定律Robert Hooke 虎克定律——对拉(压)杆,当应力不超过某一限度(在弹性范围内)时,杆的轴向变形△L与轴力FN成正比,与杆长L成正比,与横截面面积A成反比。(反映了力与变形之间的物理关系) 引入比例常数E ,其公式为 E——材料的拉(压)弹性模量, 由于轴力、杆长、截面面积相同的等直杆,E值越大,△L就越小,所以E值代表了材料抵抗拉(压)变形的能力,是衡量材料刚度的指标。 量纲为[力]/[长度]2,其单位是GPa,1MPa=106Pa,1GPa=109Pa 各种材料的弹性模量E是由实验测定的。几种常用材料的E值见表。
EA——由于拉(压)杆的横截面积A和材料弹性模量E的乘积与杆件的变形成反比,EA值越大,△L就越小,拉(压)杆抵抗变形的能力就越强,所以,EA值表征杆件抵抗轴向拉压变形的能力,称为杆件的抗拉(压)刚度。 公式两边同除以△L,(s=FN/A) 上式表明,当应力不超过某一极限值时,应力与应变成正比。 注意适用条件:应力不超过某一极限值,这一极限值是指材料的比例极限,各种材料的比例极限可由实验测定。在式中长度L内,FN、E、A均为常量,否则,应分段计算。
例题一构件如图所示,已知:F1=30kN,
F2=10kN, AAB=ABC=500mm2, ACD=200mm2,
E=200GPa。试求:(1) 各段杆横截面上的内力和应力;(2)
杆的总伸长。
虽然杆AD不满足虎克定律的适用条件,但AB段、BC段和CD却能分别满足虎克定律,因此,我们可按胡克定律分别求AB、BC、CD三段杆的伸长量,然后相加得到杆AD的总伸长量。 |
