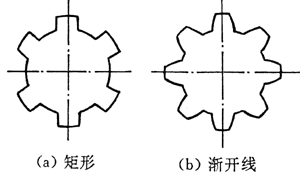

4、花键联接 图11-29 花键联接 矩形花键按其齿的尺寸和数目不同,分为轻、中、重三种系列,分别适用于轻载、中载、重载的联接。根据联接的定心方式不同,可分为外径定心、内径定心和侧面定心三种(图11-30)。前两种定心精度高,适于对中性要求高的联接;后者定心精度不高,但有利于压力在各齿侧接触面上均匀分布,适于传递较大的转矩。 图11-30 花键联接 渐开线花键的齿廓为渐开线。其定心方式可分为外径定心和齿廓定心两种。与矩形花键相比,渐开线花键的齿根较厚,应力集中较小,联接强度高。齿廓定心时,因齿面受载后齿面上有径向分力,故它有一定的自动定心能力,一般优先选用齿廓定心方式。必须注意,加工花键孔的拉刀制造成本较高,故渐开线花键常用于载荷较大,定心精度要求高以及尺寸较大的联接。
| |||||||||||||||
