10.6 渐开线齿廓的根切现象与标准外齿轮的最少齿数

10.6.1 根切现象

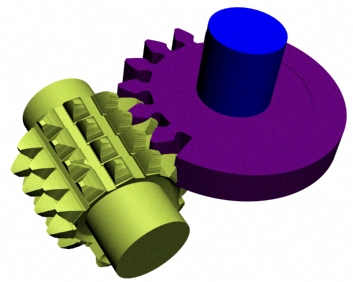

用展成法加工齿轮时,若刀具的齿顶线(或齿顶圆)超过理论啮合线极限点N时(如图所示),被加工齿轮齿根附近的渐开线齿廓将被切去一部分,这种现象称为根切(如图所示)。

10.6.2 标准外齿轮的最少齿数

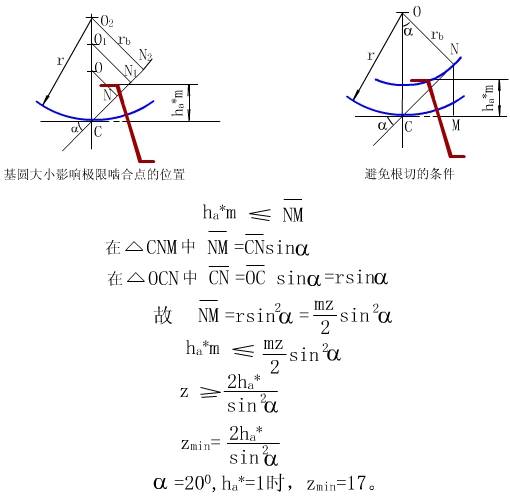

    如图所示为齿条插刀加工标准外齿轮的情况,齿条插刀的分度线与齿轮的分度圆相切。要使被切齿轮不产生根切,刀具的齿顶线不得超过N点。

思考题

    用滚刀和圆盘铣刀加工出两个齿数为13的标准直齿轮,这两个齿轮齿廓有什么不同?若将它们分别与标准齿条相啮合,会有什么不同状况?
