第二十讲                                                                                 下一讲

学时：2学时

课题： 7.4提高梁强度的主要措施7.5梁弯曲时的变形和刚度条件

目的任务：理解提高梁强度的主要措施、梁弯曲时的变形和刚度条件

重点:提高梁强度的主要措施

难点：梁弯曲时的变形

教学方法：多媒体

作业：7-3、7-5

作业问题：

7.4 提高梁强度的主要措施

    提高梁强度的主要措施是：

1）降低弯矩M的数值 2)增大抗弯截面模量W_z的数值

7.4.1降低最大弯矩M_max数值的措施

1．合理安排梁的支承

最大弯矩，只为前者的五分之一。

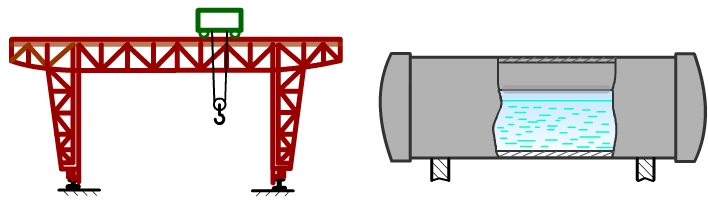

工程实例:龙门吊车的大梁  2  油罐

2．合理布置载荷

7.4.2合理选择梁的截面

    合理的截面应该是:用最小的截面面积（即用材料少），得到大的抗弯截面模量W_z

1．形状和面积相同的截面，采用不同的放置方式，则W_z值可能不相同

    平放时（右），抗弯截面模量小，承载能力差，易弯曲。

    工字钢、槽钢等梁放置方式不同其抗弯截面模量也不同，承载能力不同。

2．面积相等而形状不同的截面，其抗弯截面模量W_z值不相同

    材料远离中性轴的截面（如圆环形、工字形等）比较经济合理。

    因为弯曲正应力沿截面高度线性分布，中性轴附近的应力较小，该处的材料不能充分发挥作用，将这些材料移置到离中性轴较远处，则可使它们得到充分利用，形成“合理截面”。

    对于矩形截面，则可把中性轴附近的材料移置到上、下边缘处而形成工字形截面。

    工程中的吊车梁、桥梁常采用工字形、槽形或箱形截面，房屋建筑中的楼板采用空心圆孔板。

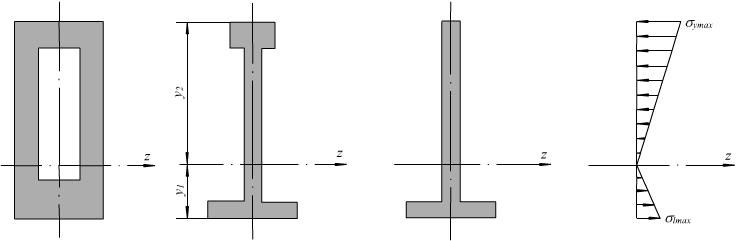

3．截面形状应与材料特性相适应

    对抗拉和抗压强度相等的塑性材料，宜采用中性轴对称的截面，如圆形、矩形、工字形等。

对抗拉强度小于抗压强度的脆性材料，宜采用中性轴偏向受拉一侧的截面形状。

7.4.3采用等强度梁

    对于等截面梁，除M_max所在截面的最大正应力达到材料的许用应力外，其余截面的应力均小于，甚至远小于许用应力。

    为了节省材料，减轻结构的重量，可在弯矩较小处采用较小的截面，这种截面尺寸沿梁轴线变化的梁称为变截面梁。

等强度梁——使变截面梁每个截面上的最大正应力都等于材料的许用应力，则这种梁称之。

例：

7.5　梁弯曲时的变形和刚度条件

7.5.1梁弯曲时的变形

挠曲线：AB₁

挠度：y_C(CC₁)     y_B(BB₁)      形心

    正、负号规定：与坐标轴y的正方向一致时为正；反之为负。单位mm

转角：横截面相对于原来位置转过的角度q。单位弧度

    正、负号规定：逆时针方向的转角为正，反之为负。

7.5.2梁弯曲时的刚度条件
