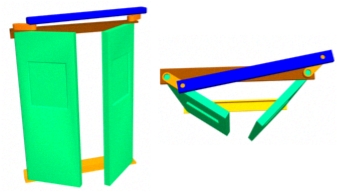

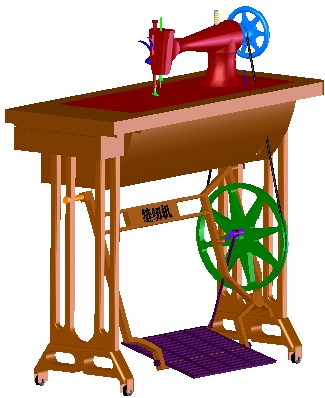

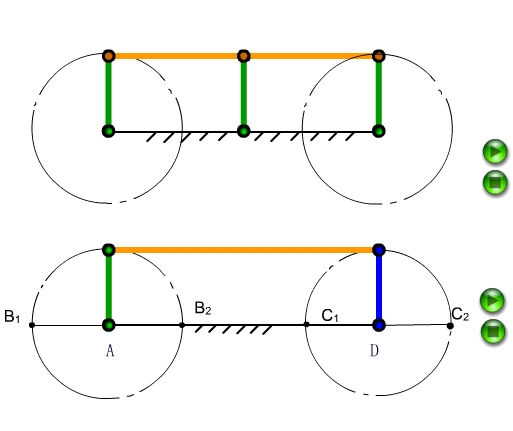

第二十四讲 下一讲 学时:2学时 课题:第九章 平面连杆机构 9.1 平面四杆机构的类型 目的任务:理解平面四杆机构的各种类型 重点:铰链四杆机构类型 难点:导杆机构 教学方法:多媒体 作业:9-1 作业问题 第九章 平面连杆机构 9.1 平面四杆机构的类型 平面四杆机构可分为两类: 1.全转动副的平面四杆机构,称为铰链四杆机构; 2.含有移动副的平面四杆机构,如曲柄滑块机构。 9.1.1 铰链四杆机构的基本类型 类型判断 铰链四杆机构存在曲柄的条件: (1)最短杆与最长杆的长度之和,小于或等于其余两杆长度之和; (2)连架杆和机架中必有一个是最短杆。 根据上述曲柄存在条件可得以下推论: ①铰链四杆机构中,若最短杆与最长杆的长度之和小于或等于其余两杆长度之和,则 ②铰链四杆机构中,若最短杆与最长杆的长度之和大于其余两杆长度之和,则不论取何杆为机架时均无曲柄存在,而只能得双摇杆机构。 1. 曲柄摇杆机构 雷 达 汽车前窗刮雨器 搅拌机 缝纫机 飞 剪 2. 双曲柄机构 两连架杆均为曲柄的四杆机构称为双曲柄机构。 惯性筛 特殊:平行双曲柄机构(平行四边形机构) 反平行四边形机构。如公共汽车车门启闭机构。 3. 双摇杆机构 两连架杆均为摇杆的四杆机构称为双摇杆机构。
起重机 |
