8.4.3 垂直孔系加工

    箱体上垂直孔系的加工主要是控制有关孔的垂直误差。在多面加工的组合机床上加工垂直孔系，其垂直度主要由机床和模板保证；在普通镗床上，其垂直度主要靠机床的挡块保证，但定位精度较低。为了提高定位精度可用心轴与百分表找正。如图 8.21所示，在加工好的孔中插入心轴，然后将工作台旋转90o，移动工作台，用百分表找正。

a)                         b)

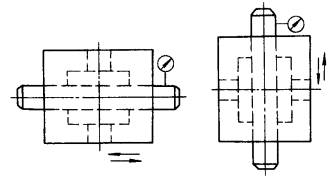

图 8.21 找正法加工垂直孔系
